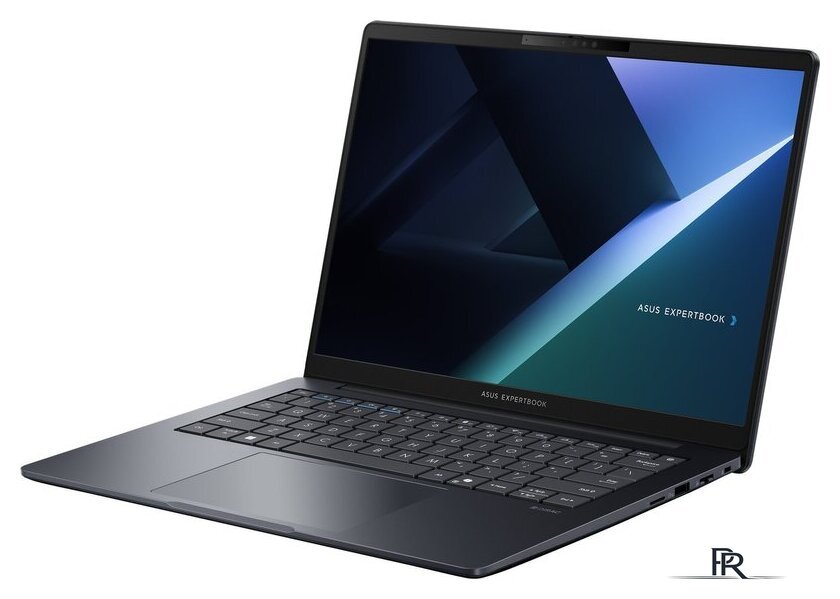

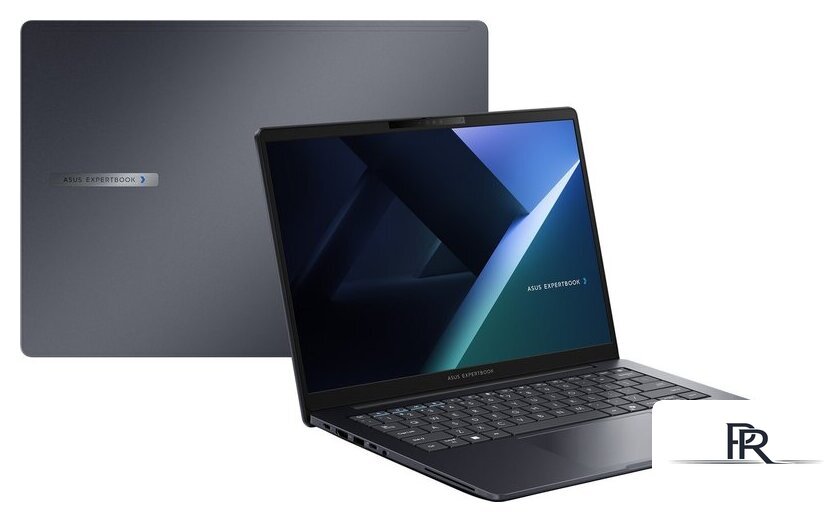

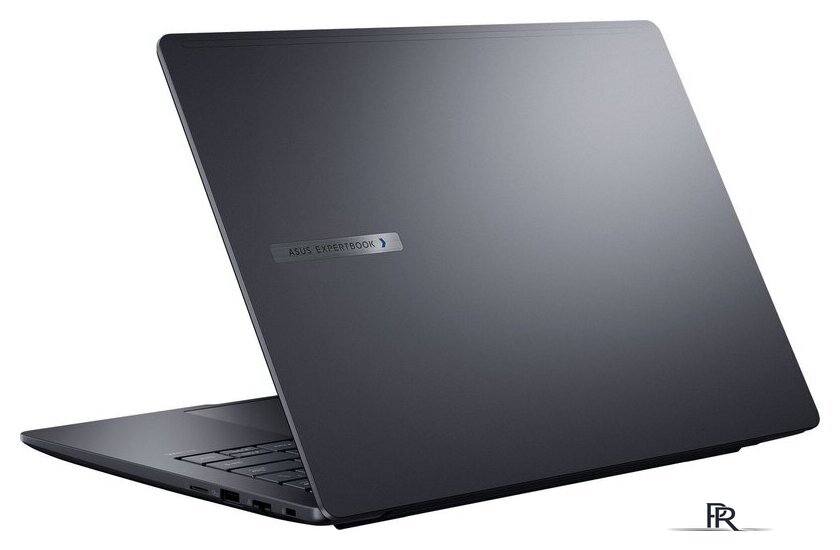

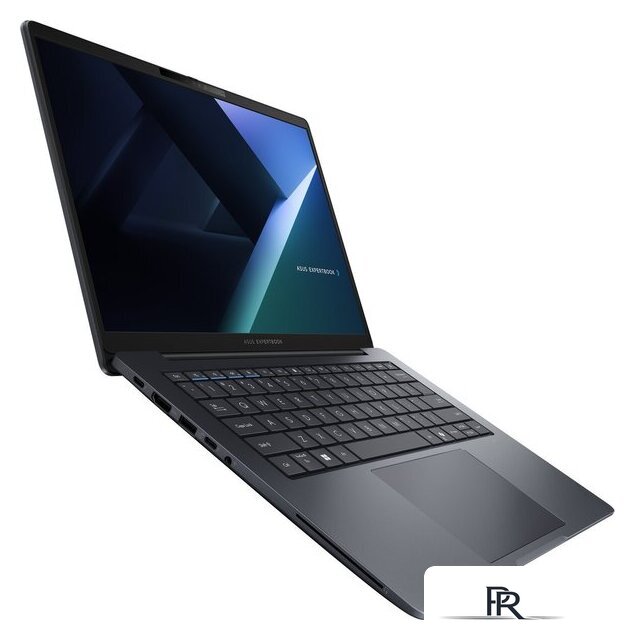

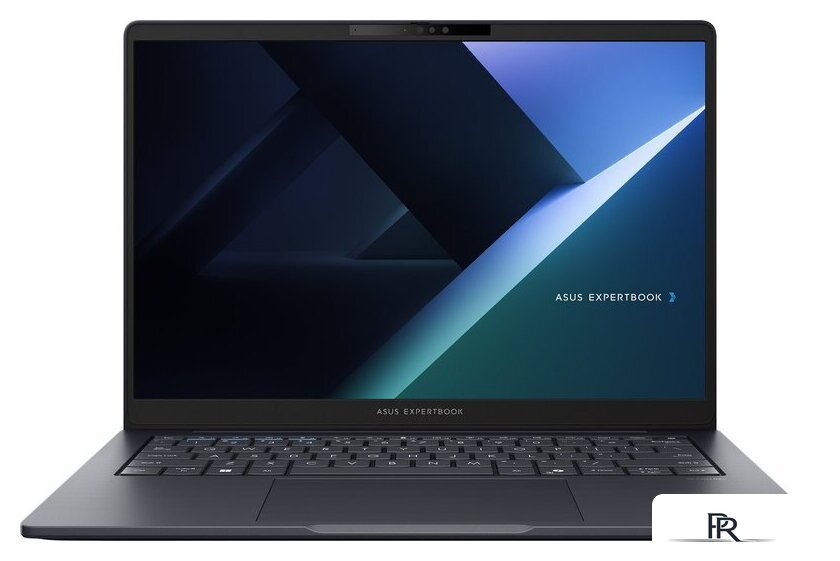

Ноутбук ASUS ExpertBook B5 B5405CCA-LY0232 + 16 ГБ

Характеристики ASUS ExpertBook B5 B5405CCA-LY0232 + 16 ГБ

Общая информация

• Дата выхода на рынок: 2025 г.
• Продуктовая линейка: ASUS ExpertBook
• Тип: классический

Процессор

• Платформа (кодовое название): Intel Arrow Lake (2024)
• Процессор: Intel Core Ultra 7
• Модель процессора: Intel Core Ultra 7 255H
• Суммарное количество ядер: 16
• Количество P-ядер: 6
• Количество E-ядер: 8
• Количество LP E-ядер: 2
• Количество потоков: 16
• Тактовая частота: 2 000 МГц
• Частота P-ядер: 2 000 МГц
• Частота E-ядер: 1 500 МГц
• Частота LP E-ядер: 700 МГц
• Максимальная частота: 5 100 МГц
• Базовый теплопакет (TDP): 28 Вт
• Встроенная в процессор графика: Intel Arc Graphics 140T
• ИИ-ускоритель (NPU): есть

Конструкция

• Материал корпуса: алюминий
• Цвет корпуса: темно-серый
• Материал крышки: алюминий
• Цвет крышки: темно-серый
• Подсветка корпуса: нет
• Защищенный корпус: есть

Размеры и вес

• Ширина: 315.1 мм
• Глубина: 226.8 мм
• Толщина: 17.9 мм
• Вес: 1370 г

Экран

• Диагональ экрана: 14.0"
• Разрешение экрана: 1920 x 1200
• Соотношение сторон экрана: 16:10
• Частота матрицы: 60 Гц
• Технология экрана: IPS
• Яркость экрана: 300 кд/м²
• Поверхность экрана: матовый
• Сенсорный экран: нет
• Широкий цветовой охват: нет
• Характеристики дисплея: Не сенсорный, 14", WUXGA (1920 x 1200) 16:10, Широкие углы обзора, антибликовое покрытие, Светодиодная подсветка, Яркость 300кд/м², NTSC: 45%, относительная площадь экрана:84 %

Оперативная память

• Тип оперативной памяти: DDR5
• Частота оперативной памяти: 6400 МГц
• Объём памяти: 32 ГБ
• Конфигурация оперативной памяти: 16 ГБ в слоте + 16 ГБ в слоте
• Всего слотов памяти: 2
• Свободных слотов памяти: 0

Хранение данных

• Конфигурация накопителя: SSD 1024 ГБ
• Тип накопителя: SSD
• Ёмкость накопителя: 1024 ГБ
• Количество слотов для SSD (формат M.2): 2 слота
• Интерфейс установленного SSD: PCIe
• Оптический привод (ODD): нет
• Карты памяти: microSD, microSDHC, microSDXC

Графика

• Дискретная графика: нет
• Модель видеокарты: встроенная

Камера и звук

• Камера: есть
• Основная камера: 2 Мп
• Встроенный микрофон: 2
• Встроенные динамики: 2 динамика
• Расположение динамиков: направлены вниз

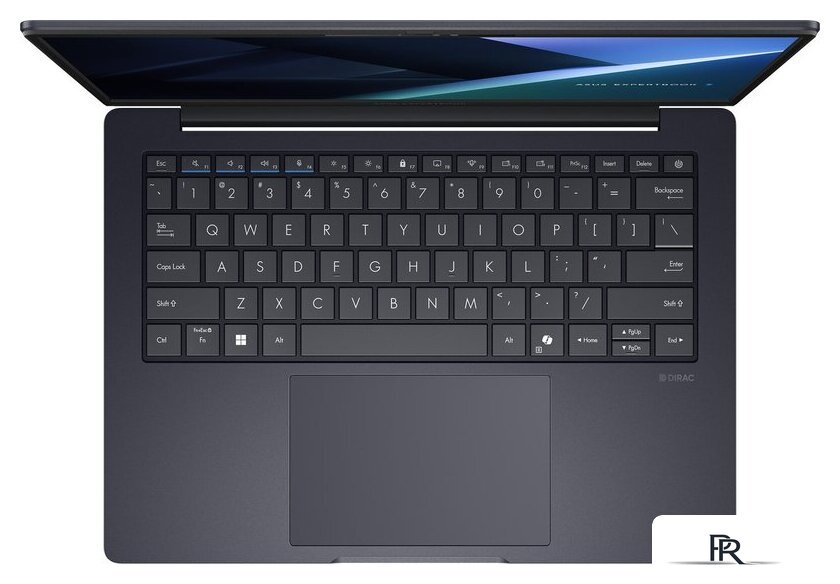

Клавиатура и тачпад

• Цифровое поле (Numpad): нет
• Подсветка клавиатуры: есть
• Управление курсором: тачпад (сенсорная площадка)
• Мультимедийная сенсорная панель: нет

Функции

• Функции защиты приватности: сканер отпечатка пальца, камера для идентификации пользователя, физический выключатель камеры

Интерфейсы

• NFC: нет
• Bluetooth: 5.4
• LAN: 1 Gbit
• Wi-Fi: 802.11ax (Wi-Fi 6)
• Сотовая связь: нет
• Всего USB Type A: 2
• USB 2.0 Type-A: нет
• USB 3.2 Gen1 Type-A (5 Гбит/с): 2
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• Всего USB Type C: 2
• USB 2.0 Type-C: нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• USB4 (до 40 Гбит/с): 2
• USB4 v2 (до 120 Гбит/с): нет
• Максимальная скорость передачи данных USB: 40 Гбит/с
• Альтернативные режимы USB Type-C: DisplayPort, Power Delivery, Thunderbolt 4
• VGA (RGB): нет
• HDMI: 1
• Версия HDMI: 2.1
• Mini DisplayPort: нет
• Аудио выходы (3.5 мм jack): 1

Аккумулятор и время работы

• Количество ячеек аккумулятора: 3 ячейки
• Запас энергии: 50 Вт·ч
• Зарядка ноутбука через USB Type-C: есть
• Адаптер питания USB-C: есть

Комплектация

• Операционная система: без ОС
• Дополнительная комплектация: нет
