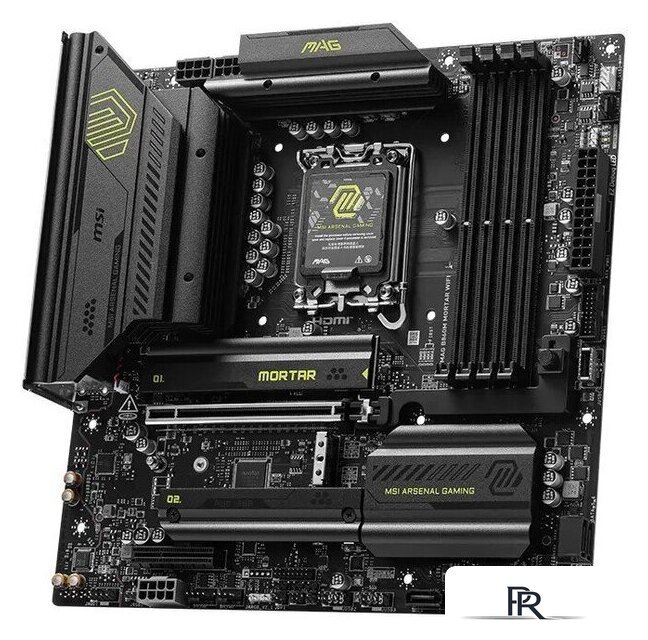

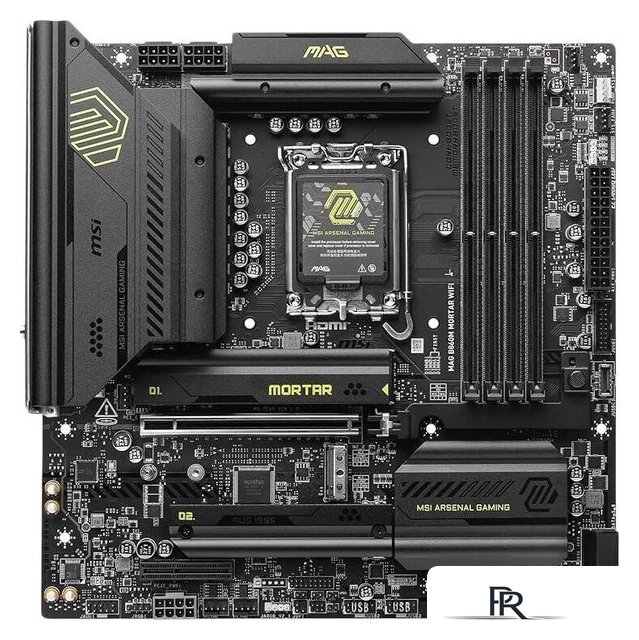

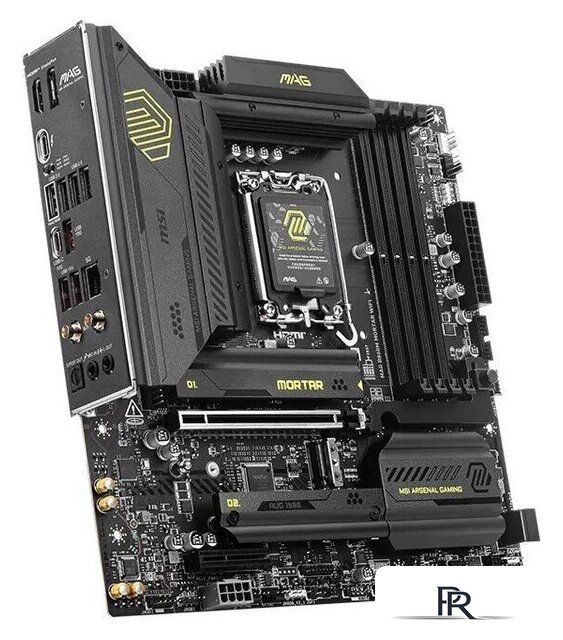

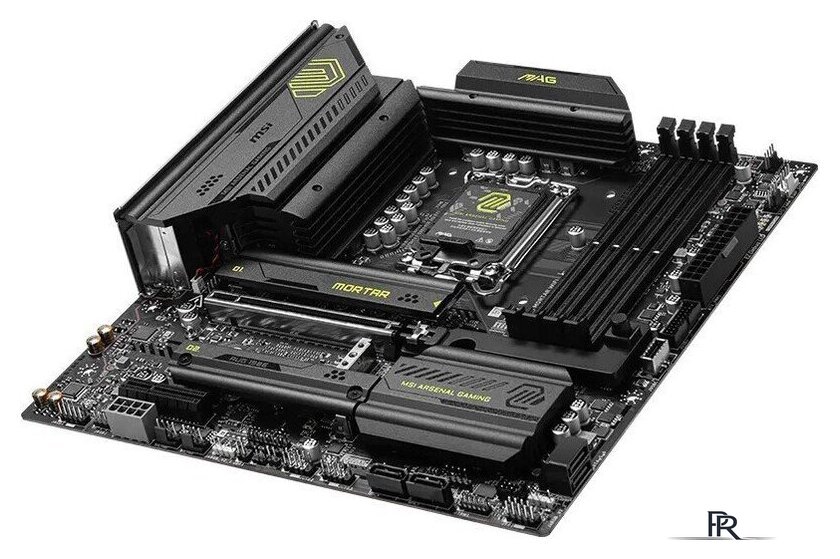

Материнская плата MSI MAG B860M Mortar WiFi

Характеристики MSI MAG B860M Mortar WiFi

Общая информация

• Дата выхода на рынок: 2025 г.

Технические характеристики

• Поддержка процессоров: Intel
• Поддержка поколений процессоров: Intel Core Ultra
• Встроенный процессор: нет
• Сокет: LGA1851
• Чипсет: Intel B860
• Количество фаз питания: 12+1+1+1
• Охлаждение фаз питания: есть
• Форм-фактор: mATX
• Цвет: черный
• Подсветка: нет

Память

• Тип памяти: DDR5, DDR5 CUDIMM
• Количество слотов памяти: 4
• Максимальный объём памяти: 256GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 9 200 МГц
• Дополнительные характеристики ОЗУ: поддержка non-ECC небуферизованных планок памяти, поддержка CUDIMM только в режиме обхода драйвера тактовой частоты, поддержка планок памяти с частотами до 9200+ МГц OC, поддержка разгона оперативной памяти, поддержка Intel Extreme Memory Profile (XMP), стабильная работа ОЗУ на частотах заявленных по стандартам Intel POR и JEDEC, слоты DIMM на этой материнской плате оснащены защелками только с одной стороны, максимальная частота в режиме оверклокинга:, 1DPC 1R - макс. скорость до 9200+ МГц, 1DPC 2R - макс. скорость до 7200+ МГц, 2DPC 1R - макс. скорость до 6400+ МГц, 2DPC 2R - макс. скорость до 5600+ МГц

Слоты расширения

• Версия PCI Express: 5.0
• Всего PCI Express x16: 1
• Всего PCI Express x1: нет
• Всего PCI Express x4: 1
• Всего PCI Express x8: нет
• High Power Card Edge (HPCE): нет
• Дополнительные характеристики PCI: разъем PCI_E1, PCI Express x16, режим работы PCIe 5.0 x16 на ЦП, разъем PCI_E2, PCI Express x4, режим работы PCIe 4.0 x4 на чипсете

Интерфейсы накопителей

• M.2: 3
• Спецификации накопителей: M.2_1 на ЦП поддерживает до PCIe 5.0 x4, поддержка 2280/2260/2242, M.2_2 на чипсете поддерживает до PCIe 4.0 x4, поддержка 2280/2260, M.2_3 на чипсете поддерживает до PCIe 4.0 x4, поддержка 2280/2260
• SATA 3.0: 4
• RAID: 0, 1, 5, 10 - SATA

Сеть и связь

• Слот для модуля Wi-Fi: PCIe
• Wi-Fi: 802.11be (Wi-Fi 7)
• Bluetooth: 5.4
• Ethernet: 1x 5 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: есть
• Поддержка SLi/CrossFire: нет
• Встроенный звук: Realtek ALC897
• Звуковая схема: 7.1

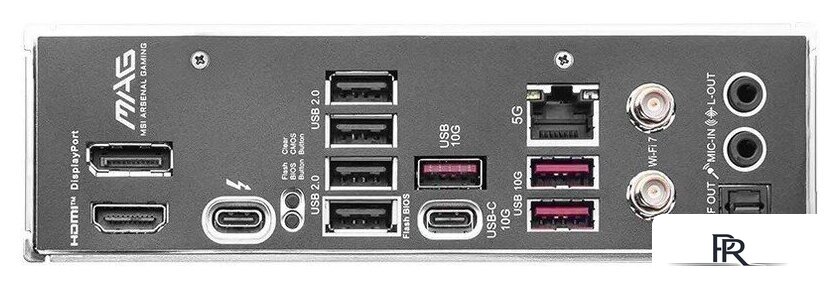

Разъемы на задней панели

• USB 2.0: 4
• USB 3.2 Gen1 Type-A (5 Гбит/с): нет
• USB 3.2 Gen2 Type-A (10 Гбит/с): 3
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): 1
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• USB4 (до 40 Гбит/с): нет
• USB-C (Thunderbolt 3): нет
• USB-C (Thunderbolt 4): 1
• USB-C (Thunderbolt 5): нет
• Цифровой выход S/PDIF: 1
• Аудио (3.5 мм jack): 2
• COM: нет
• LPT: нет
• PS/2: нет
• DisplayPort: 1
• Версия DisplayPort: 1.4
• mini DisplayPort: нет
• VGA (D-Sub): нет
• DVI: нет
• HDMI: 1
• Версия HDMI: 2.1

Внутренние разъемы

• USB 2.0: 4
• USB 3.2 Gen1 Type-A (5 Гбит/с): 2
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): 1
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• Thunderbolt 3: нет
• Thunderbolt 4: нет
• Thunderbolt 5: 1
• Цифровой выход S/PDIF: нет
• COM: нет
• LPT: нет
• HDMI: нет
• Разъемы для вентилятора ЦП: 1
• Разъемы для СЖО: 1
• Разъемы для корпусных вентиляторов: 4
• Разъемы для подсветки ARGB 5В: 3
• Разъемы для подсветки RGB 12В: 1
• Разъемы с обратной стороны (BTF): нет
• Описание внутренних разъемов: 1x Thunderbolt5 card connector (JTBT5, поддержка RTD3), 1x Power Connector (ATX_PWR), 2x Power Connector (CPU_PWR), 1x Power Connector (PCIE_PWR 8pin), 1x CPU Fan, 1x Combo Fan (Pump_Sys Fan), 4x System Fan, 1x EZ Conn-header (JAF_1), 2x Front Panel (JFP), 1x Chassis Intrusion (JCI), 1x Front Audio (JAUD), 1x Tuning Controller connector (JDASH), 3x Addressable V2 RGB LED connector (JARGB_V2), 1x RGB LED connector (JRGB), 1x TPM pin header (Support TPM 2.0), 4x USB 2.0 ports, 2x USB 5Gbps Type A ports, 1x USB 10Gbps Type C ports

Габариты

• Длина: 243.84 мм
• Ширина: 243.84 мм

Комплектация

• Комплектация: - EZ Wi-Fi антенна, - кабель SATA, - 1-2 EZ кабель, - EZ кабель передней панели, - винт EZ M.2 Clip II, - EZ M.2 Clip II экстрактор, - документация
