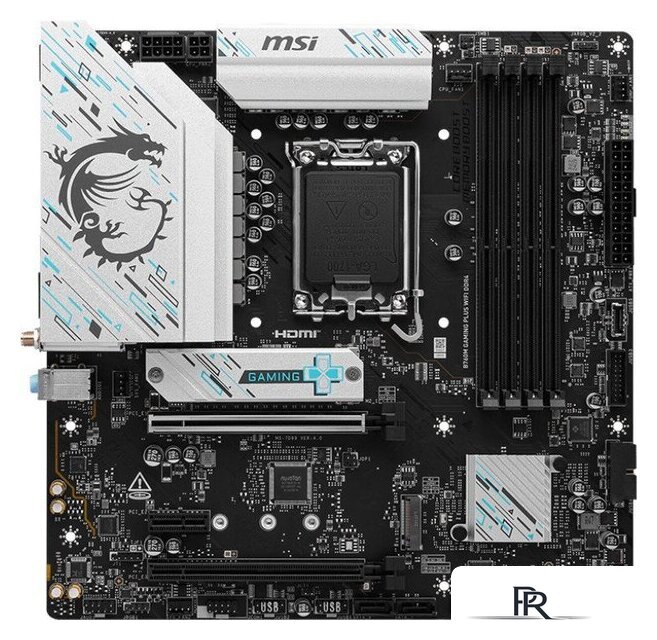

Материнская плата MSI B760M Gaming Plus WiFi DDR4

Характеристики MSI B760M Gaming Plus WiFi DDR4

Общая информация

• Дата выхода на рынок: 2023 г.

Технические характеристики

• Поддержка процессоров: Intel
• Поддержка поколений процессоров: Intel Gen14, Intel Gen13, Intel Gen12
• Встроенный процессор: нет
• Сокет: LGA1700
• Чипсет: Intel B760
• Количество фаз питания: 12+1+1
• Охлаждение фаз питания: есть
• Форм-фактор: mATX
• Цвет: черный
• Подсветка: нет

Память

• Тип памяти: DDR4
• Количество слотов памяти: 4
• Максимальный объём памяти: 128GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 5 333 МГц
• Дополнительные характеристики ОЗУ: поддержка non-ECC небуферизованных планок памяти; поддержка Intel Extreme Memory Profile (XMP); поддержка планок памяти с частотами до макс. указанной, и добавляй "+" и "OC" если они присутствуют:1DPC 1R - макс. скорость до 5333+ МГц, OC; 1DPC 2R - макс. скорость до 4800+ МГц, OC; 2DPC 1R - макс. скорость до 4400+ МГц, OC; 2DPC 2R - макс. скорость до 4000+ МГц, OC

Слоты расширения

• Версия PCI Express: 4.0
• Всего PCI Express x16: 2
• Всего PCI Express x1: 1
• Всего PCI Express x4: нет
• Всего PCI Express x8: нет
• High Power Card Edge (HPCE): нет
• Дополнительные характеристики PCI: разъем PCI-E1, PCI Express x16, режим работы PCIe 4.0 x16разъем PCI-E2, PCI Express x1, режим работы PCIe 3.0 x1разъем PCI-E3, PCI Express x16, режим работы PCIe 4.0 x4

Интерфейсы накопителей

• M.2: 2
• Спецификации накопителей: слот M2_1, на ЦП, поддерживает PCIe 4.0 x4, поддерживает устройства 2280/2260/2242слот M2_2, на чипсете, поддерживает PCIe 4.0 x4/режим SATA, поддерживает устройства 2280/2260/2242при установке накопителя SATA в слот M2_2 интерфейс SATA8 становится недоступен
• SATA 3.0: 4
• RAID: 0, 1, 5, 10 - SATA; 0, 1, 5 - PCIe

Сеть и связь

• Слот для модуля Wi-Fi: нет
• Wi-Fi: 802.11ax (Wi-Fi 6E)
• Bluetooth: 5.3
• Ethernet: 1x 2.5 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: есть
• Поддержка SLi/CrossFire: нет
• Встроенный звук: Realtek ALC897
• Звуковая схема: 7.1

Разъемы на задней панели

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 2
• USB 3.2 Gen2 Type-A (10 Гбит/с): 2
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• USB4 (до 40 Гбит/с): нет
• USB-C (Thunderbolt 3): нет
• USB-C (Thunderbolt 4): нет
• USB-C (Thunderbolt 5): нет
• Цифровой выход S/PDIF: нет
• Аудио (3.5 мм jack): 3
• COM: нет
• LPT: нет
• PS/2: 1
• DisplayPort: 2
• Версия DisplayPort: 1.4
• mini DisplayPort: нет
• VGA (D-Sub): нет
• DVI: нет
• HDMI: 2
• Версия HDMI: 2.1

Внутренние разъемы

• USB 2.0: 4
• USB 3.2 Gen1 Type-A (5 Гбит/с): 4
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): 1
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• Thunderbolt 3: нет
• Thunderbolt 4: нет
• Thunderbolt 5: нет
• Цифровой выход S/PDIF: нет
• COM: 1
• LPT: нет
• HDMI: нет
• Разъемы для вентилятора ЦП: 1
• Разъемы для СЖО: 1
• Разъемы для корпусных вентиляторов: 2
• Разъемы для подсветки ARGB 5В: 2
• Разъемы для подсветки RGB 12В: 1
• Описание внутренних разъемов: 1x коннектор питания(ATX_PWR)2x коннектор питания(CPU_PWR)1x коннектор вентилятора процессора1x коннектор вентиляторов и помпы СЖО2x коннектор системного вентиляторв2x коннектор фронтальной панели (JFP)1x коннектор датчика открытия корпуса (JCI)1x коннектор фронтального аудио (JAUD)1x Com порт (JCOM)2x коннектор Addressable V2 RGB светодиодов (JARGB_V2)1x коннектор RGB светодиодов(JRGB)1x TPM коннектор(Support TPM 2.0)4x USB 2.0 порты4x USB 5Gbps Type A ports1x USB 5Gbps Type C ports

Габариты

• Длина: 243.84 мм
• Ширина: 243.84 мм
