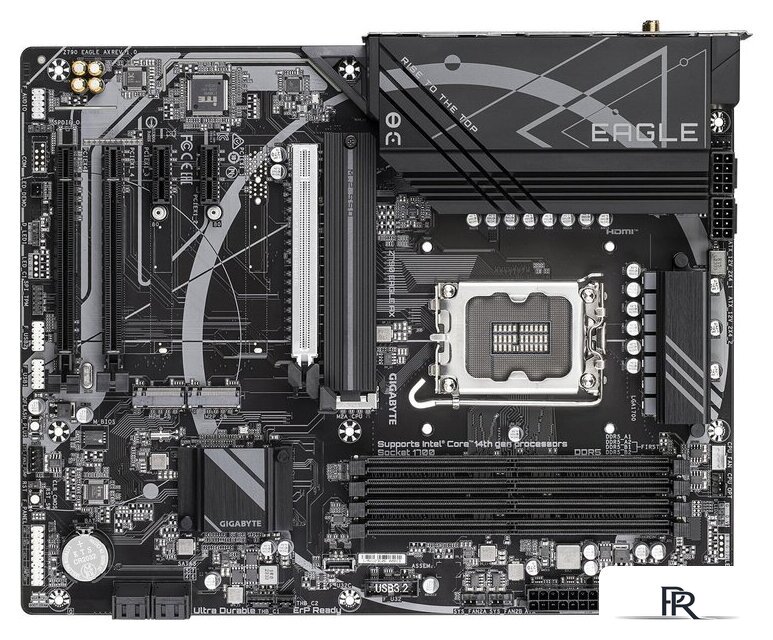

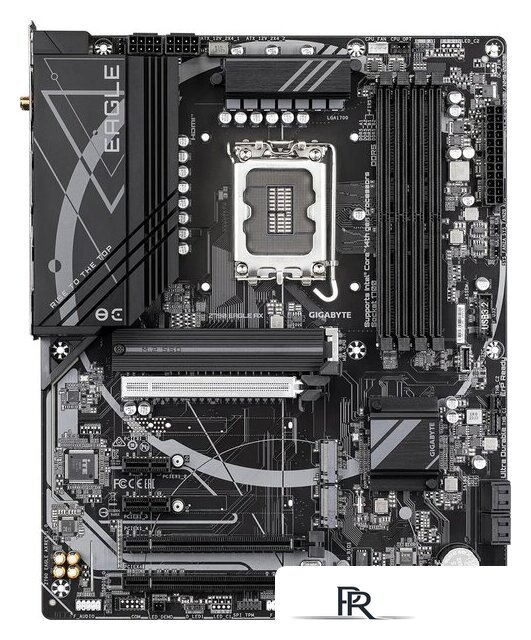

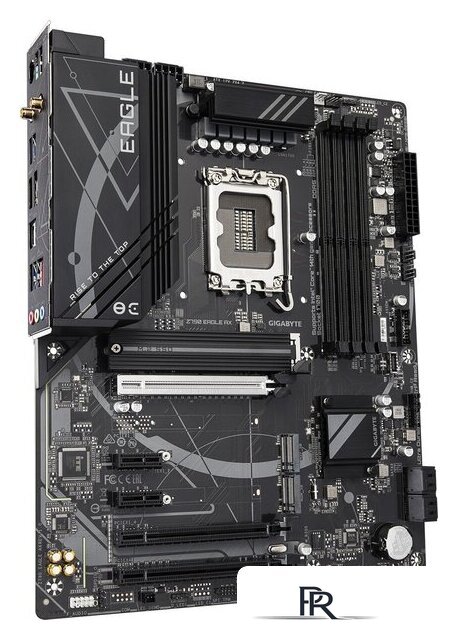

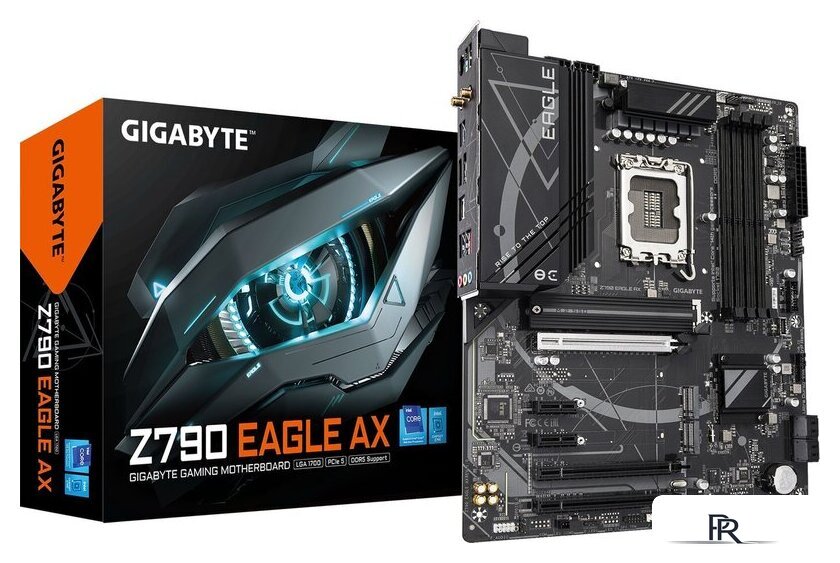

Материнская плата Gigabyte Z790 Eagle AX (rev. 1.0)

Характеристики Gigabyte Z790 Eagle AX (rev. 1.0)

Общая информация

• Дата выхода на рынок: 2024 г.

Технические характеристики

• Поддержка процессоров: Intel
• Поддержка поколений процессоров: Intel Gen14, Intel Gen13, Intel Gen12
• Встроенный процессор: нет
• Сокет: LGA1700
• Чипсет: Intel Z790
• Количество фаз питания: 12+1+1
• Охлаждение фаз питания: есть
• Форм-фактор: ATX
• Подсветка: нет

Память

• Тип памяти: DDR5
• Количество слотов памяти: 4
• Максимальный объём памяти: 192GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 7 600 МГц
• Дополнительные характеристики ОЗУ: поддержка планок ECC Un-buffered DIMM 1Rx8/2Rx8 и non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 с частотами до 7600 МГц ОСподдержка Intel Extreme Memory Profile (XMP)

Слоты расширения

• Версия PCI Express: 5.0
• Всего PCI Express x16: 3
• Всего PCI Express x1: 1
• Всего PCI Express x4: нет
• Всего PCI Express x8: нет
• Дополнительные характеристики PCI: PCI-линии ЦПразъем PCIEX16, PCI Express x16, режим работы PCIe 5.0 x16PCI-линии чипсетаразъем PCIEX4, PCI Express x16, режим работы PCIe 4.0 x4разъем PCIEX1_4, PCI Express x16, режим работы PCIe 3.0 x1разъем PCIEX1_2, PCI Express x1, режим работы PCIe 3.0 x1разъем PCIEX1_3, PCI Express x1, режим работы PCIe 3.0 x1

Интерфейсы накопителей

• M.2: 3
• Спецификации накопителей: слоты ЦПслот M2A_CPU, сокет 3, ключ M, тип 22110/2280, режим работы PCIe 4.0 x4/x2слоты чипсетаслот M2P_SB, сокет 3, ключ M, тип 2280, режим работы PCIe 4.0 x4/x2слот M2M_SB, сокет 3, ключ M, тип 2280, режим работы PCIe 4.0 x4/x2 и SATA
• SATA 3.0: 4
• RAID: 0, 1, 5, 10 - NVMe/SATA

Сеть и связь

• Wi-Fi: 802.11ax (Wi-Fi 6E)
• Bluetooth: 5.3
• Ethernet: 1x 2.5 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: есть
• Поддержка SLi/CrossFire: нет
• Встроенный звук: есть
• Звуковая схема: 7.1

Разъемы на задней панели

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 4
• USB 3.2 Gen2 Type-A (10 Гбит/с): 1
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): 1
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• USB4 (до 40 Гбит/с): нет
• USB-C (Thunderbolt 3): нет
• USB-C (Thunderbolt 4): нет
• Цифровой выход S/PDIF: нет
• Аудио (3.5 мм jack): 3
• COM: нет
• LPT: нет
• PS/2: 1
• DisplayPort: 1
• Версия DisplayPort: 1.2
• mini DisplayPort: нет
• VGA (D-Sub): нет
• DVI: нет
• HDMI: 1
• Версия HDMI: 2.1

Внутренние разъемы

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): 1
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• Thunderbolt 3: нет
• Thunderbolt 4: 2
• Цифровой выход S/PDIF: 1
• COM: нет
• LPT: нет
• Разъемы для вентилятора ЦП: 1
• Разъемы для СЖО: 1
• Разъемы для корпусных вентиляторов: 4
• Разъемы для подсветки ARGB 5В: 2
• Разъемы для подсветки RGB 12В: нет
• Описание внутренних разъемов: 1 x 24-pin ATX main power connector2 x 8-pin ATX 12V power connectors1 x CPU fan header1 x CPU fan/water cooling pump header3 x system fan headers1 x system fan/water cooling pump header2 x addressable LED strip headers3 x M.2 Socket 3 connectors4 x SATA 6Gb/s connectors1 x front panel header1 x front panel audio header1 x S/PDIF Out header1 x USB Type-C® header, with USB 3.2 Gen 1 support1 x USB 3.2 Gen 1 header2 x USB 2.0/1.1 headers2 x thunderbolt add-in card connectors1 x trusted Platform Module header (For the GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 module only)1 x reset button1 x Q-Flash Plus button1 x reset jumper1 x clear CMOS jumper

Габариты

• Длина: 305 мм
• Ширина: 244 мм
