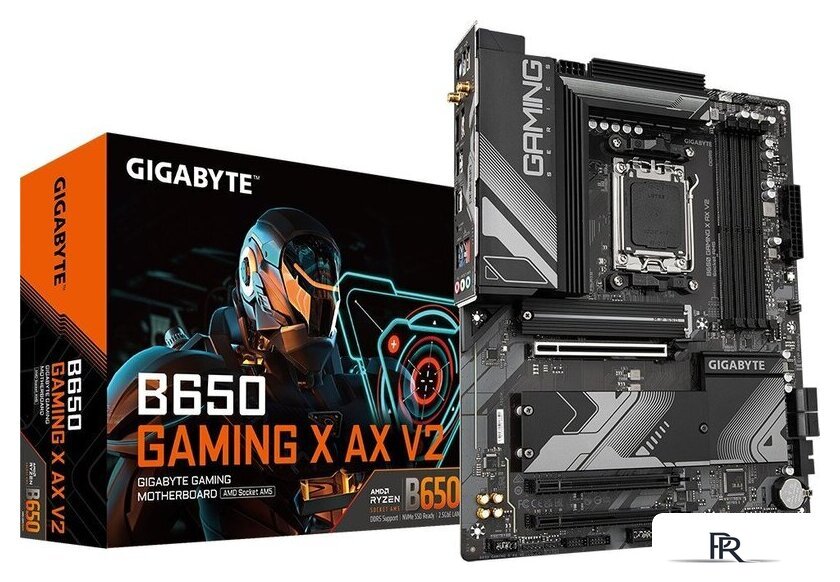

Материнская плата Gigabyte B650 Gaming X AX V2 (rev. 1.x)

Характеристики Gigabyte B650 Gaming X AX V2 (rev. 1.x)

Общая информация

• Дата выхода на рынок: 2023 г.

Технические характеристики

• Поддержка процессоров: AMD
• Поддержка поколений процессоров: AMD 8000, AMD 7000
• Встроенный процессор: нет
• Сокет: AM5
• Чипсет: AMD B650
• Количество фаз питания: 8+2+2
• Охлаждение фаз питания: есть
• Форм-фактор: ATX
• Подсветка: нет

Память

• Тип памяти: DDR5
• Количество слотов памяти: 4
• Максимальный объём памяти: 192GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 8 000 МГц
• Дополнительные характеристики ОЗУ: поддержка non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 планок памяти с частотами 8000(OC)/ 7800(OC)/ 7600(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5600(OC)/ 5200/ 4800/ 4400 МГцподержка AMD EXtended Profiles for Overclocking (AMD EXPO) и Intel Extreme Memory Profile (XMP)

Слоты расширения

• Версия PCI Express: 4.0
• Всего PCI Express x16: 3
• Всего PCI Express x1: нет
• Всего PCI Express x4: нет
• Всего PCI Express x8: нет
• Дополнительные характеристики PCI: PCI-линии ЦПслот PCIEX16, PCI Express x16, режимы работы:с процессорами AMD Ryzen 7000-серии PCIe 4.0 x16с процессорами AMD Ryzen 8000-серии Phoenix 1 PCIe 4.0 x8с процессорами AMD Ryzen 8000-серии Phoenix 2 PCIe 4.0 x4PCI-линии чипсетаслот PCIEX1_1, PCI Express x16, режим работы PCIe 3.0 x1слот PCIEX1_2, PCI Express x16, режим работы PCIe 3.0 x1

Интерфейсы накопителей

• M.2: 3
• Спецификации накопителей: слоты ЦПразъем M2A_CPU, сокет 3, ключ M, тип 25110/2580, режимы работы:с процессорами AMD Ryzen 7000-серии PCIe 5.0 x4/x2с процессорами AMD Ryzen 8000-серии Phoenix 1/2 PCIe 4.0 x4/x2разъем M2B_CPU, сокет 3, ключ M, тип 25110/2580, режимы работы:с процессорами AMD Ryzen 7000-серии PCIe 4.0 x4/x2с процессорами AMD Ryzen 8000-серии Phoenix 1 PCIe 4.0 x4/x2с процессорами AMD Ryzen 8000-серии Phoenix 2 PCIe 4.0 x2слоты чипсетаразъем M2C_SB, сокет 3, ключ M, тип 25110/2580, режимы работы PCIe 4.0 x4/x2
• SATA 3.0: 4
• RAID: 0, 1, 10 - NVMe/SATA

Сеть и связь

• Слот для модуля Wi-Fi: есть
• Wi-Fi: 802.11ax (Wi-Fi 6E)
• Bluetooth: 5.2
• Ethernet: 1x 2.5 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: есть
• Поддержка SLi/CrossFire: нет
• Встроенный звук: есть
• Звуковая схема: 7.1

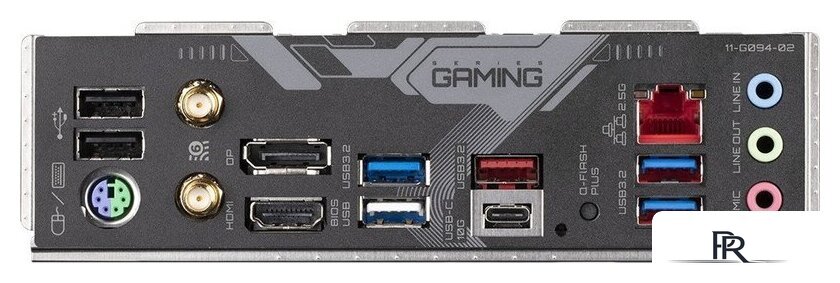

Разъемы на задней панели

• USB 2.0: 3
• USB 3.2 Gen1 Type-A (5 Гбит/с): 3
• USB 3.2 Gen2 Type-A (10 Гбит/с): 1
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): 1
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• USB4 (до 40 Гбит/с): нет
• USB-C (Thunderbolt 3): нет
• USB-C (Thunderbolt 4): нет
• Цифровой выход S/PDIF: нет
• Аудио (3.5 мм jack): 3
• COM: нет
• LPT: нет
• PS/2: нет
• DisplayPort: 1
• Версия DisplayPort: 1.4
• mini DisplayPort: нет
• VGA (D-Sub): нет
• DVI: нет
• HDMI: 1
• Версия HDMI: 2.1

Внутренние разъемы

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): 1
• Thunderbolt 3: нет
• Thunderbolt 4: нет
• Цифровой выход S/PDIF: нет
• COM: 1
• LPT: нет
• Разъемы для вентилятора ЦП: 1
• Разъемы для СЖО: 2
• Разъемы для корпусных вентиляторов: 2
• Разъемы для подсветки ARGB 5В: 2
• Разъемы для подсветки RGB 12В: 3
• Описание внутренних разъемов: 1 x 24-pin ATX main power connector1 x 8-pin ATX 12V power connector1 x 4-pin ATX 12V power connector1 x CPU fan header1 x CPU fan/water cooling pump header2 x system fan headers1 x system fan/water cooling pump header2 x addressable LED strip headers2 x RGB LED strip headers1 x CPU cooler LED strip/RGB LED strip header3 x M.2 Socket 3 connectors4 x SATA 6Gb/s connectors1 x front panel header1 x front panel audio header1 x USB Type-C header, with USB 3.2 Gen 2x2 support1 x USB 3.2 Gen 1 header2 x USB 2.0/1.1 headers1 x trusted Platform Module header (for the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 module only)1 x serial port header1 x reset button1 x reset jumper1 x clear CMOS jumper

Габариты

• Длина: 305 мм
• Ширина: 244 мм
