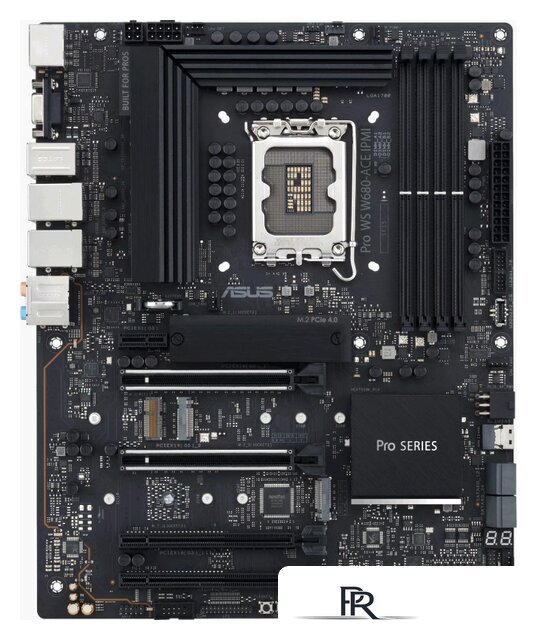

Материнская плата ASUS Pro WS W680-ACE IPMI

Характеристики ASUS Pro WS W680-ACE IPMI

Общая информация

• Дата выхода на рынок: 2022 г.

Технические характеристики

• Поддержка процессоров: Intel
• Поддержка поколений процессоров: Intel Gen13, Intel Gen12
• Сокет: LGA1700
• Чипсет: Intel W680
• Форм-фактор: ATX
• Подсветка: нет

Память

• Тип памяти: DDR5
• Количество слотов памяти: 4
• Максимальный объём памяти: 128GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 6 400 МГц
• Дополнительные характеристики ОЗУ: поддержка планок DIMM Non-ECC Un-buffered с On-Die ECCподдержка технологии OptiMem IIподдержка Intel XMP

Слоты расширения

• Версия PCI Express: 5.0
• Всего PCI Express x16: 4
• Из них PCI Express 2.0 x16: нет
• Всего PCI Express x1: 1
• Из них PCI Express 2.0 x1: нет
• Всего PCI Express x4: нет
• Из них PCI Express 2.0 x4: нет
• Всего PCI Express x8: нет
• Из них PCI Express 2.0 x8: нет
• PCI: нет
• PCI X: нет
• Дополнительные характеристики PCI: процессоры Intel 13-го и 12-го поколения2 слота PCIe 5.0 x16 (поддерживают режимы x16 или x8 /x8)чипсет Intel W6802 слота PCIe 3.0 x16 (поддерживает режим x4)1 слот PCIe 3.0 x1

Интерфейсы накопителей

• M.2: 3
• Интерфейс M.2: процессоры Intel 13-го и 12-го поколенияслот M.2_1 (ключ M), тип 2242/2260/2280(поддерживает режим PCIe 4.0 x4)чипсет Intel W680слот M.2_2 (ключ M), тип 2242/2260/2280(поддерживает режим PCIe 4.0 x4)слот M.2_3 (ключ M), тип 2242/2260/2280/22110(поддерживает режим PCIe 4.0 x4)
• SATA 3.0: 4
• SATA 2.0: нет
• RAID: PCIe 0/1/5/10, SATA 0/1/5/10
• SAS: 1  (SlimSAS NVMe - поддерживает режим PCIe 4.0 x4 и до 4 устройств SATA)

Сеть и связь

• Слот для модуля Wi-Fi: CNVi, PCIe  (M.2, ключ E)
• Wi-Fi: нет
• Bluetooth: нет
• Ethernet: 2x 2.5 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: есть
• Поддержка SLi/CrossFire: нет
• Встроенный звук: есть
• Звуковая схема: 7.1

Разъемы на задней панели

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 4
• USB 3.2 Gen2 Type-A (10 Гбит/с): 1
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): 1
• USB 3.2 Gen 2x2 (20 Гбит/с): нет
• USB4 (до 40 Гбит/с): нет
• USB-C (Thunderbolt 3): нет
• USB-C (Thunderbolt 4): нет
• Цифровой выход S/PDIF: нет
• Аудио (3.5 мм jack): 5
• COM: нет
• LPT: нет
• PS/2: нет
• DisplayPort: 1  (1.4)
• mini DisplayPort: нет
• VGA (D-Sub): 1
• DVI: нет
• HDMI: 1  (2.1)

Внутренние разъемы

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): нет
• USB 3.2 Gen 2x2 (20 Гбит/с): 1
• Thunderbolt 3: нет
• Thunderbolt 4: 1
• Цифровой выход S/PDIF: нет
• COM: 1
• LPT: 1
• Разъемы для вентилятора ЦП: 2
• Разъемы для СЖО: 1
• Разъемы для корпусных вентиляторов: 3
• Разъемы для подсветки ARGB 5В: нет
• Разъемы для подсветки RGB 12В: нет
• Описание внутренних разъемов: Fan and Cooling related1 x 4-pin CPU Fan header1 x 4-pin CPU OPT Fan header1 x 4-pin W_PUMP+ header3 x 4-pin Chassis Fan headersPower related1 x 24-pin Main Power connector1 x 8-pin +12V Power connector1 x 4-pin +12V Power connector1 x 6-pin PCIe Power connectorStorage related3 x M.2 slots (Key M)4 x SATA 6Gb/s ports1 x SlimSAS portUSB1 x USB 3.2 Gen 2x2 connector (supports USB Type-C)1 x USB 3.2 Gen 1 header supports 2 additional USB 3.2 Gen 1 ports2 x USB 2.0 headers support 4 additional USB 2.0 portsMiscellaneous1 x LPT header1 x T-sensor1 x Clear CMOS header1 x COM Port header1 x BMC Header1 x Front Panel Audio header (AAFP)1 x Start button1 x Flexkey button1 x SPI TPM header (14-1pin)1 x 20-3 pin System Panel header with Chassis intrude function1 x M.2 slot (Key E)1 x LPT_P80 Switch1 x Thunderbolt header

Габариты

• Длина: 305 мм
• Ширина: 244 мм

Комплектация

• Комплектация: - 2 кабеля SATA- Q-коннектор- уплотнитель для односторонних накопителей М.2- винты для установки M.2 SSD накопителей- винты для установки модуля Wi-Fi (M.2 ключ E)- рамка разъемов задней панели- документация
